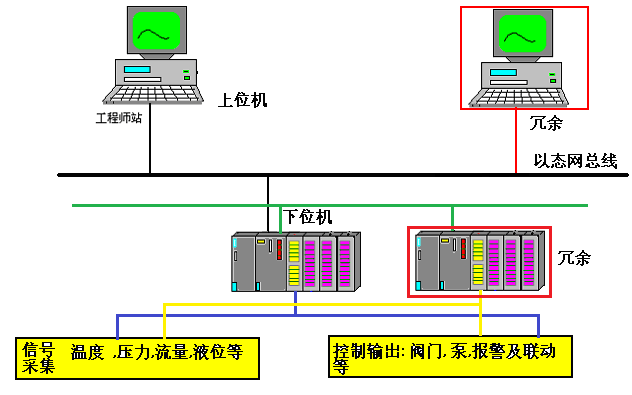

一、网络配置说明

二、系统性能

1、实时性

系统的响应能力满足数据采集、人机通信、控制功能，系统通信的时间满足工艺需求，具体指标如下：

1)        数字采集周期＜1ｓ

2)        实时数据保存时间间隔＜1ｓ

3)        控制命令响应时间：

A.        控制命令回答响应时间＜1ｓ；

B.        接受执行命令到执行控制的响应时间＜1ｓ 。

4)        模拟量采集周期：  ａ.电量＜1ｓ； ｂ.非电量＜1ｓ 。

5)        监控系统对现地系统数据采集和控制的响应时间＜1ｓ

6)        人机通信响应时间：

A.        调用新的画面的响应时间：从运行人员发出一个新的图象命令到图象完全显示在CRT上为止的CRT响应时间＜1ｓ；

B.        报警或事件发生到CRT屏幕显示和发出的响应时间：＜＝1ｓ ；

C.        在已显示画面上动态数据更新周期＜2ｓ。

2、可靠性

本系统以及各种电气、仪表等设备都能适应本工程的工作环境，具有极性价比，具有极抗干扰性和稳 定性，能在这样的环境稳定长期的运行。

3、可维护性

    在本系统中我们提供的软件和硬件产品都便于维护、测试、安装和检修。

1)        可维护性参数一般都是小于1小时。

2)        系统选用的设备具有自诊断和寻找故障程序，指出具体故障部位，在现场更换故障部件后就可以 正常工作。

3)        配有便于试验和隔离故障的断开点

4)        配备合适的设备专用的维修、安装工具。

5)        提供适当的维护、保养措施，减少人为损坏、机械损坏的机会。

6)        通过标识标志说明设备的用途、更换方法。

7)        所选择的设备硬件代换能力强。

     4、可利用率

1)        本系统都是采用性能高、安全性强的元件构成我们的设计系统。

2)        本系统的可用率在交接前的试运行期30天间不低于99.9%，在设备验收后的保证期内应达99.8%。

5、系统安全性

1)        系统具有操作安全的保证措施：

A.        对系统每一功能和操作提供检查和校核，发现有误时能报警、撤消。

B.        当操作有误时，能自动或手动地被禁止并报警。

2)        通信系统具有的安全性措施：

A.        系统设计应保证信息传送中的错误不会导致系统关键性故障。

B.        通道设备上提供了适当的检查手段，以证实通道正常。

3)        系统采用的硬件、软件和固件采取的安全措施：

A.        有电源故障保护和自动重新启动。

B.        能预置初始状态和重新预置。

C.        有自检能力，检出故障时能自动报警。

D.       设备故障能自动切除或切换发出报警信号。

E.        任何硬件和软件的故障都不会危及系统的完善和人身的安全。

6、可扩展性

4)        为确定和实现系统的扩充，制造厂应给出系统可扩性的限制，主要包括：

A.        主控制级存贮器容量的极限。

B.        使用有关例行程序、地址、标志或缓冲器的极限。

C.        数据速率极限。

D.       增添部件时，接口修改或部件重新定位等设计和运行的限制。

5)        系统可扩充的范围如下：

A.        备用点不少于设计要求。

B.        留有扩充现地控制装置、外围设备或系统通信的接口。

C.        通道利用率或通道数据率应留有足够裕度。
