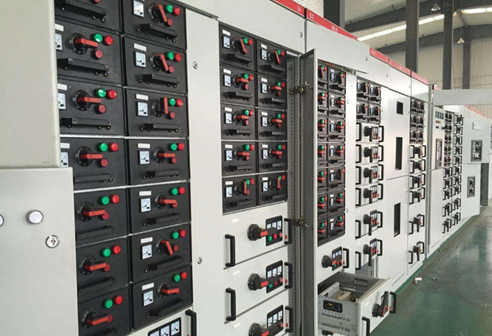

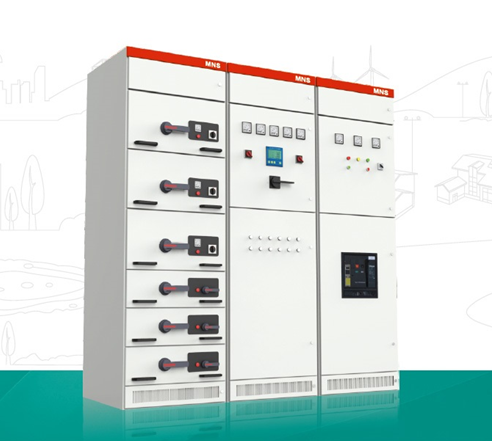

MNS型低压抽出式开关柜是我公司参考了瑞士ABB公司的MNS系列低压开关柜并加以综合改进开发后推出的，MNS型低压抽出式开关柜是一种用模块化组件组装而成的组合式低压开关柜，通用于50 - 60Hz、额定工作电压380V及660V系统和异步电动机的控制设备，可用于发电厂、 变电所、 工矿企业、 大楼宾馆、机场、码头以及广播电视等通信中心，用于发电、输电、配电、电能转换和电能消耗设备的控制。

       MNS型低压抽出式开关柜符合IE60439、VDE660第5部分和GB7251《低压成套开关设备和控制设备》国家标准。

产品特点

    1、产品设计紧凑，以较小的空间能容纳较多的功能单元。

    2、结构通用性强，组装灵活。

    3、采用标准模块设计，可组成保护、操作、转换、控制、调节、测定、指示等标准单元，用户可根据需要任意选用组装。

    4、大量采用高强度阻燃型工程 塑料组件，有效加强防护性能。

    5、三化程度高，可大大压缩储存和运输预制 件的场地。

    6、装配方便，不需要特殊复杂工具。

产品型号及技术参数

（1）型号含义

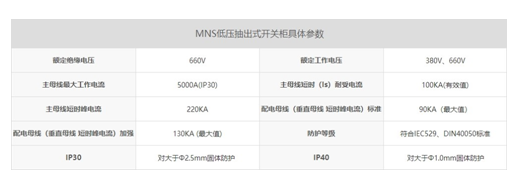

（2）技术参数

正常使用条件

1、周围空气温度不高于+40℃， 不低于-5℃， 并且24h内其平均温度不高于+35℃。

2、周围空气相对湿度在最高温度为+40℃时不超过50％，在较低温度时有较高的相对湿度，如+20℃时为90％，但考虑到由于温度的变化有可能会偶然产生适度的凝露。

3、户内使用，使用地点的海拔高度不得超过2000m。

4、应安装在无剧烈震动和冲击，以及不使用电器元件受到腐蚀的场所。

结构特点

本装置的基本柜架为组合装配式结构，柜架的全部结构件都经过镀锌处理，通过自攻锁紧螺钉或8.8级六角螺钉紧固互相连接成基本柜架,再按方案变化需要,加上相应的门、封板、隔板、安装支架以及母线、功能单元等零部件,组装成一台完整的装置,装置内零部件尺寸、隔室尺寸实行模数化(模数单位E=25mm)。

A．动力配电中心（以下简称PC）

（1） PC柜内分成四隔室：  水平母线隔室：在柜的后部；

功能单元隔室：在柜前上部或柜前左边；

电缆隔室；在柜前下部或柜前右边；

控制回路隔室：在柜前上部

（2） 柜内安装的框架式断路器，均能在关门的状态下，实现柜外手动操作；若要视察断路器的分合闸状态，可根据操作机构与门的位置关系，判断出断路器在试验位置还是在工作位置。

（3） 主电路与辅助电路之间设计成分结构。仪表、信号灯和按钮等组成的辅助电路单元，均安装于塑料板上，板后有一用阻燃型聚胺脂发沧塑料做成的罩壳与主电路分离。

B．抽出式电动机控制中心和小电流的动力配电中心（以下简称为抽出式MCC）

（1） 抽出式MCC柜内分成三个隔室：

柜后部的水平母线隔室；

柜前部左边的功能单元隔室；

柜前部右边的电缆隔室。

（2） 抽出式MCC有单机操作和双面操作二种结构。

（3） 抽出式MCC有五种标准尺寸的抽屉，它们分别是8E/4、8E/2、8E、16E和24E，其中8E/4和8E/2二种抽屉结构件是用模制的阻燃型塑料和铝合金型材组成，4个8E/4抽屉或2个8E/2抽屉组成一个8E高度的间隔；功能单元隔室的总高度为72E。

（4） 五种标准尺寸的抽屉，一般有16个二次隔离触头引出。如果需要，除8E/4抽屉外，其它四种抽屉可增加到32个。每个静触头的接线端头同时可接三根导线（二根用TT1-2.5/2.8×0.8型插针式端头接线,另一根用LT2.5-2型扦针式端头接线）。

（5） 通过机械联锁装置的操作程序。只有当主回路和辅助回路全部断开的状态下，才能移动抽屉，机械联锁装置使抽屉具有移动位置、试验位置、分断位置、连接位置和分离位置，并用相应的符号标志出来。机械联锁装置上的操作手柄和主断路器的操作手柄，能同时被三把挂锁锁住。

C．可移式电动机控制中心和小电流动力配电中心（以下简称为可移式MCC）

（1） 可移式MCC的柜体结构特征同B（1）和B（2）条

（2） 功能单元设计成可移式结构，功能单元与垂直母线的连接，采用一次隔离触头，即使与其连接的电路是带电的，也可以从设备中完整地取出和放回该功能单元。另一端为固定式结构。

（3） 可移式MCC的功能单元分为3E、6E、8E、18E、24E、32E和  40E。功能单元隔室总高度也是72E。

D．母线系统

（1） 水平母线（L1、L2、L3）

水平母线安装于柜后独立的母线隔室中，它有二个可选择的安装位置，  即柜高的三分之一或三分之二处，母线可按需要装于上部或下部，也  可以上下二组同时安装，二组母线可以单独使用，也可以并联使用。

（2）垂直母线

垂直母线50×30×5的角尺型铜母线，它被嵌装于用阻燃型塑料制造的功能壁中，带电部分的防护达IP20级。

（3）中性母线(N线)和中性保护母线(PE线或PEN线)

中性母线和中性保护母线平行地安装在功能单元隔室的下部和垂直安装在电缆室中。N线与PE线之间如用绝缘子相隔，则N线与PE线分别使用；二者之间如用导体短接；即成PEN线。

E．保护接地系统。

装置的保护电路由单独装设的，并贯穿于整个排列长度的PE线（或PEN线）和可导电的结构件二部分组成。装置中金属结构件，除外表的门和封板外，其余都经过镀锌处理，在结构件的连接处。都经过精心设计，使其能通过一定的短路电流。

F．辅助电路电缆槽。

在功能单元隔室的顶部装有辅助电路电缆槽，槽内可安放柜间连接线公用电流线。

G．辅助电路的隔离措施

在抽出式MCC方案的每一回路中，按系统需要可装设一只隔离变压器，变压器容量按交流接触器规格确定。

运输、安装、运行前的检查

（1）运输

产品到达收货地点后，首先应当检查包装是否完整无损，发现问题应及时有关部门查找原因。对于不立即安装的产品，应根据正常使用条件的规定，置于适当的场所。柜体吊运时按作业标记要求，小心轻放，防摔等。

（2）安装

产品在安装时应按安装示意图进行，基础槽钢和螺栓由用户自备，主母线安装时应将搭接接面修理平整，处理干净，涂上中性凡士林或采取其它措施，然后用螺栓紧固。

（3）产品在安装完毕后，投入运行前需进行以下项目检查：

1.检查柜面漆有无脱落，柜内是否干燥、清洁。

2.电器元件的操作机构是否灵活，不应有卡滞或操作力过大现象。

3.主要电器的通断是否可靠、准确;辅助接点的通断是否可靠准确。

4.仪表指示与互感的变化及极性是否准确。

5.母线连接是否良好，绝缘支撑件、安装件及附件是否安装牢固可靠。

6.辅助接点是否符合要求，熔断器的熔芯规格是否正确，断器和整定值是否符合设计要求，动作是否准确。

7.电路的接点是否符合电器原理图要求。

8.保护电路系统是否符合要求

产品的成套性

制造厂供货时应供下列文件及附件

A.装箱清单

B.产品合格证

C.使用说明书

D.出厂试验报告

E.有关电气图纸

F.柜门钥匙，操作手柄及合同单规定的备品备件。

订货说明

（1）产品的全型号(包括主电路方案和辅助电路方案);

（2）主电路系统组合顺序图、平面布置图:

（3）辅助电路电气原理图;

（4）柜内元器件清单及柜体颜色;

（5）用户如有特殊要求应与制造厂协商解决;

（6）若需母线桥，请具体说明。

（7）最好填写订货规范书，或者以技术协议的方式。
