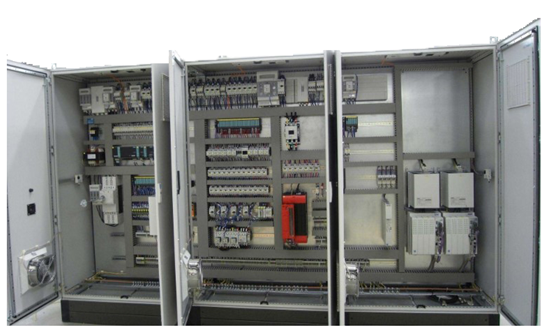

软启动柜，主要用于各类大功率电动机启动，利用软启动取代传统的启动方式，实现平滑启动，降低启动电流，减少电机启动时，较大电流对电机的机械冲击，及对电网的冲击，改善用电质量，节约能源。利用堵转保护和快速保护避免机械故障或堵转阻塞造成电动机过热而烧毁，减少因较大电流造成的压降，影响其它用电器，减少磨损，延长电机的使用寿命，节约机械的维修费用。

软启动柜根据原理分为水阻软启动柜和固态软启动柜两种，根据电压分为低压软启动柜和高压软启动柜，根据负载方式的不同，有一拖一软起动柜、一拖多软起动柜、一用一备软起动柜、两用一备软起动柜等。

用途

软起动控制柜，主要用于接收液位控制仪（器）所输出的高、低水位控制信号，控制液泵电动机的自动开起与停止，其控制形式有全压起动、降压起动、软起动、变频控制等。

技术性能

1 、电源电压：AC380V 、50Hz。

2 、控制对象：不大于320 千瓦的三相异步电机。

3 、在下列情况下能可靠工作：① 海拔高度不超过1000 米。② 周围环境温度不大于45 ℃ ，不低于－30 ℃ 。 空气相对湿度不大于85 % ( 20 ℃ 士5 ℃ ）。④ 在无爆炸危险的介质中，且无导电尘埃及腐蚀性气体。

使用方法

软启动柜控制回路中，一般既设自动控制亦有手动控制，还具备过流、过压、欠压、缺相保护及事故报警功能。

1 、自动操作：接通电源，电源指示灯亮后，将转换开关转至“自动”位置，软启动柜即处于自动运行状态；当液位达到控制液位时，对应液位指示灯发光，相应的限位控制继电器常开触点自动闭合，二次控制回路自动接通，电机起动，同时运行指示灯亮。当水位达到停止水位时，对应的指示灯发光，液位测控仪的对应限位控制继电器常闭触点断开，二次控制回路开路，电机停止工作，运行指示灯熄灭。

2 、手动操作：接通电源，电源指示灯亮后，将转换开关转至“手动”位置 ，软启动柜即处于手动运行状态；按下起动按钮，电机开始运转，运行指示灯亮，按下”停止”按钮，电机停止运转，其运行指示灯熄灭。

3 、不论采用何种控制方式，当达到极限水位时，其超限水位信号触点接通，二次控制回路失电，使电机停止运转，并发出声光报苦信号。在电机运行过程中如有事故出现，事故指示灯亮，电铃自动报苦，这时，按下停止按钮，迫使电机停止工作。

液位控制方式

1．供水型：低水位开泵，高水位停泵。

2．排水型：高水位开泵，低水位停泵。

3．联锁型：当其它水泵与消防水泵共用水池时，须设消防联锁；群体建筑多个 水箱的水位联锁控制。
